Cartographier : Techniques et Technologies

La cartographie constitue le moyens privilégié pour l'analyse de l'espace. Elle sert à mieux comprendre les territoires et leurs dynamiques. L'utilisation est fréquente en démographie, économie, histoire, dans le but de proposer une lecture spatialisée des phénomènes. Le cartographe sélectionne des informations et crée une composition graphique.

Techniques du cartographe : grandes étapes

1. Description du sujet, cahier des charges

La description du sujet est l'étape fondatrice. Il est important d'établir clairement l'objet de l'étude, la problématique-titre, l'espace de la représentation, ainsi que l'objectif de la carte, son public, et son usage. Les premiers faciliteront la collecte d'informations, les derniers donnent des indications sur le style de la carte : une carte généraliste peut avoir des traits simplifiés, peu de labels et nécessite des icônes explicites, une carte pour spécialistes aura des tracés rigoureux, sera remplie de petites icônes, et pourra utiliser des conventions d'usages (vocabulaire, icônes) de la profession.

2. Description graphique de l'espace

La description graphique de l'espace — ou « fond (carto)graphique vierge » — est généralement la première étape de sélection et création. Elle demande à la fois de cerner géographiquement le sujet, et une enquête sur cet espace, qui est soit un travail de terrain, de géomètre, par GPS, laser télémètre, ou de photographies satellites. Il y a ensuite sélection, épuration des données graphiques, on passe de la photographie ou de l'excès d'informations graphiques aux traits symboliques que l'on souhaite montrer : rivières, frontières administratives, altitudes, etc. C'est ici aussi qu'intervient le choix de la projection cartographique (qui implique certaines déformations), du zoom (qui implique une certaine échelle type 1/25 000 ou 1/10 000), et du cadrage sur l'ensemble du sujet (élargir et réserver un espace pour la légende si nécessaire). La représentation peut être réaliste, représentant l'espace physique avec un minimum de transformation, ou volontairement déformante, c'est le cas des cartes symboliques de l'antiquité ou des cartogrammes aux surfaces déformées en fonction des valeurs statistiques associées à un espace.

3. Collecte et sélection des informations utiles

Vient ensuite la collecte et sélection des informations utiles à afficher sur la carte : informations physiques, biologiques, humaines et statistiques, politiques (votes), des flux, ou de l'histoire et des actions. Cette collecte demande un travail d'enquête, fonction du sujet choisi. Une carte physique géologique demande un travail d'enquête d'un géologue. Une carte historique demande le travail d'enquête d'un historien, sélectionnant les faits clefs à afficher. Une carte socio-fiscale demandera un travail de recherche statistique, etc. En général, le demandeur fait une préparation à la main au cartographe avant que celui-ci ne commence son travail. Cependant, il arrive qu'il se repose sur le cartographe pour faire une carte avec seulement des indications écrites. Si le cartographe a besoin de compléments, il suffit qu'il les trouve par ses propres moyens.

4. Conventions cartographiques

Avant de dessiner la carte, il est nécessaire de créer une convention cartographique, définissant icônes, labels (police d'écriture), lignes (routes, frontières, cadre de la carte), et fond spatial (code de couleur pour les terres, les océans, les altitudes) : la forme, le style, la couleur de chaque élément sémantique est défini. Ceci sera la base de la légende. Ces éléments doivent être pensés ensemble, afin d'avoir de l'harmonie graphique, tant dans les couleurs que dans les tailles, ou dans la complexité de leurs dessins. Cette convention prend une très grande importance lorsqu'un lot de cartes doit être produit par différents cartographes. Par rapport aux couleurs et à l'espace, il peut être intéressant de connaître le théorème des quatre couleurs.

5. Assemblage graphique

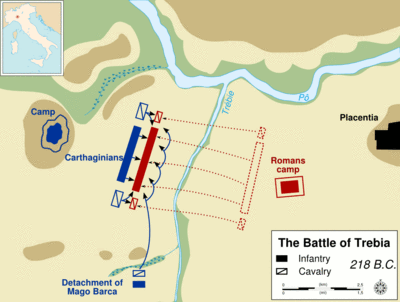

Après avoir sélectionné les données utiles, l'assemblage se fait « par calque ». Généralement : 1. contour des terres, fleuves, montagnes, 2. icônes et routes, 3. flux et mouvements, 4. labels, puis 5. légende, localisateur et échelle. Il est important de ne pas « polluer de bruit graphique » la carte (éviter le chartjunk), les labels doivent apparaître clairement, mais sans cacher, ou gâcher les autres informations présentes. Aussi, le choix de la taille, et l'emplacement des labels a son importance. Lorsque le projet de carte est terminé, l'auteur/chercheur et le cartographe se réunissent pour évaluer les modifications à effectuer, jusqu'à ce que le demandeur soit satisfait. Ensuite la carte peut être publiée.

6. Échelle, Rose des vents, Localisateur

Il est d'usage d'annoncer l'échelle sous forme de fraction sur les cartes imprimées, les versions numériques nécessitent, elles, nécessairement l'affichage d'un icône-échelle, généralement une ligne graduée, intégrée dans un angle. Fonction des transformations de la projection, cette échelle peut n'être vraie que pour une partie de la carte. Une rose des vents peut être ajoutée, mais pareillement, la déformation sur les grandes distance peut rendre la rose des vents trompeuse. Dans un souci d'exactitude, un quadrillage des parallèles et longitudes est préférable. Enfin, un localisateur, sous la forme d'une carte miniature exposant le contexte géographique élargi du sujet est souvent ajouté dans un coin de la carte.

7. Autres astuces

Le titre de la carte doit résumer le sujet avec précision, la légende doit être claire, l'échelle notée et la source indiquée. Dans le cadre d'ensembles ou d'atlas, une convention de nommage peut aussi être nécessaire pour les titres et fichiers informatiques.

La technologie SIG : introduction

Un Système d'Information Géographique (SIG) est un système informatique de représentation de données sur l'espace spatiale terrestre réel en associant coordonnées géographique et donnée récoltées, toutes sortes de données peuvent être ainsi représentées.¹ Les données sont généralement organisées par calques thématiques.³ La topographie (points), les rivières (lignes) et zones d'eau (polygones), les bordures (lignes) et zones (polygones) administratives, routes et voies férrées sont des calques courant, mais les SIG peuvent aussi accueillir des données démographiques,économiques, sanitaires, biologiques, climatiques, criminelles, ou la présence de clients, fournisseurs, etc qui peuvent également être représentées dans l'espace réel. Les données peuvent être stockées en matriciel (.tif, etc.) ou vectoriel (.shp). Ces fichiers peuvent être chargés dans un logiciel SIG, supperposés, stylisés, et édités afin de générer la carte souhaitée. La géomatique permet de traité ces données, et d'aider à la prise de décision et gestion de l'espace.

© Hugo Lopez, Cartopress.com, 2008 – CC-BY-SA-3.0
